美国GE水浸式超声波检测系统:GE KrautKramer KT-A系列




产品特点

• 主要用于航空、航天领域 环件、圆盘件、短轴件的检测

• 全波采集,可同时进行扫查和数据分析

• 具有良好的传统超声通道板和相控阵通道板的兼容性能

• 电动AB轴自动仿形功能,实现复杂曲面的扫查


槽体尺寸

KT-A1000:~2200×1800×4000mm(长×宽×高,不包括Z轴)

KT-A1500:~2700×2400×4000mm(长×宽×高,不包括Z轴)

三轴行程

KT-A1000: 900/900/900mm (X轴/Y轴/Z轴)

KT-A1500:1400/1400/900mm (X轴/Y轴/Z轴)

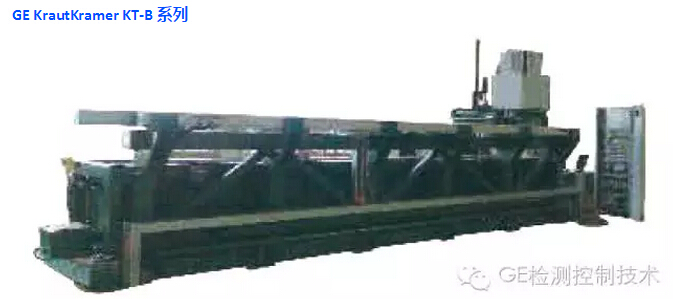

美国GE水浸式超声波检测系统:GE KrautKramer KT-B 系列





产品特点

• 主要用于航空、航天、特钢等大直径棒材的检测

• 新数字超声电子UTxx,多通道分区检测,快速评估

• 具有良好的传统超声通道板和相控阵通道板的兼容性能


槽体尺寸

KT-B4000:~9000×1200×1300mm(长×宽×高,不包括X,Y,Z轴)

KT-B6000:~11000×1200×1300mm(长×宽×高,不包括X,Y,Z轴)

KT-B8000:~13000×1200×1300mm(长×宽×高,不包括X,Y,Z轴)


三轴行程

KT-B4000: 7000/450/700mm (X轴/Y轴/Z轴)

KT-B6000:9000/450/700mm (X轴/Y轴/Z轴)

KT-B8000:11000/450/700mm (X轴/Y轴/Z轴)





美国GE水浸式超声波检测系统: GE KrautKramer KT-1000S





产品特点

• 可并排放置两个旋转扫查模块

 结实可靠,槽体具有一定深度

• 尤其适合高度在400mm以内盘环件的检测


槽体尺寸

~2400×1500×1200mm (长×宽×高,不包括Z轴)


三轴行程

1000/900/600mm (X轴/Y轴/Z轴)





美国GE水浸式超声波检测系统:GE KrautKramer KT-1000L







产品特点

• 可并排放置两个标准或加长的旋转扫查模块

• 成熟可靠,双观察窗设计

• 尤其适合高度在1500mm以内棒材的检测





TracerM激光投影仪


FARO® TracerSI 成像激光投影仪和 TracerM激光投影仪可将激光轮廓精确投影到三维表面或物体上。Tracer 为操作员和装配人员提供了虚拟模板,使用该模板可以快速准确地对工作进行排序、定位组件。


TracerSI 的高分辨率成像系统支持过程中验证(IPV)、异物检查和无靶标、基于特征的对齐

借助 FARO 先进的 TracerSI 平台,用户现在可以使用单一的一体化系统进行投影和检查。TracerSI 是一款功能强大且极具成本效益的生产工具。

激光模板使用三维 CAD 模型创建,使系统能够直观地投影零件的激光轮廓,从而创建虚拟和协作模板,以简化各种装配和生产应用。


基于 CAD 的虚拟模板省去了对物理模板和硬工具的需求。装配期间出现人为错误和昂贵的返工或废料的风险被显著的减小。制造商能够节省因使用大型笨重模板而耗费的时间和开支,同时极大地改进质量控制流程。通过功能强大的 FARO BuildIT Projector 软件,易于使用的操作界面最大限度地减少了操作所需的时间和技能。

FARO Tracer 激光投影仪适用于大规模应用,可提供 1.8 至 15.2 公尺(6至50英尺)的精确、可变和远距离三维投影距离,投影覆盖高达 15.2 x 15.2 公尺(50 x 50英尺)。

请参阅下表,选择最适合您要求的 Tracer 型号。

TracerSI 与 TracerM 的比较



TracerSI

TracerM

基于三维 CAD 的虚拟模板

投影精度为 4.6 m(15 ft)

0.25 mm
(0.010 in)

0.25 mm
(0.010 in)

投影距离

1.8 至 15.2 m
(6 至 50 ft)

1.8 至 15.2 m
(6 至 50 ft)

高级轨迹控制(ATC)

有靶标(反射靶球)对齐

先进的激光成像



基于特征的(无靶标)对齐



过程验证 (IPV)



异物(FOD)检查
