建筑信息模型解决方案


BIM(Building Information Modeling) monitoring solutions



行业背景及需求概述


建筑信息模型(BIM)是以建筑工程项目的各项相关信息数据作为模型的基础,进行建筑模型的建立,通过数字信息仿真模拟建筑物所具有的真实信息。具有可视化,协调性,模拟性,优化性和可出图性五大特点。




解决方案概述


BIM技术是一种应用于工程设计、建造、管理的数据化工具,通过参数模型整合各种项目的相关信息,在项目策划、运行和维护的全生命周期过程中进行共享和传递, 使工程技术人员对各种建筑信息作出正确理解和高效应对,为设计团队以及包括建筑运营单位在内的各方建设主体提供协同工作的基础,在提高生产效率、节约成本 和缩短工期方面发挥重要作用。

建筑信息的数据在BIM中的存储,主要以各种数字技术为依托,从而以这个数字信息模型作为各个建筑项目的基础,去进行各个相关工作。因此准确、快速的建立数字模型对工程的建造、管理起着重要作用。区别于传统的手工建立数字模型技术,三维激光扫描技术通过对在建建筑进行高精度扫描并自动建立数字化模型,保证数字模型的准确性的同时,大大提高了工作效率。




应用三维激光扫描仪采集建筑数据





BIM现场三维激光扫描仪器介绍



扫描范围更大 - 330 米

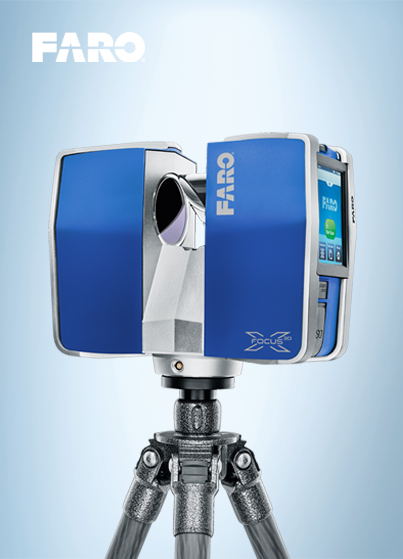

Focus3D X 330 能够扫描最远距离为 330 米的物体,扫描速度为97.6万点/秒,精度2毫米。只需进行次数更少的扫描,就能对远处的环境,道路或周边设施完成测量,因此能够极大地提高测量速度。


易于定位 - 集成式 GPS 接收器及多种传感器

利用所集成式 GPS 接收器、数字指南针、倾斜传感器,这款激光扫描仪能够使每一次扫描与后处理相互数据整合,使其成为测量型应用的理想选择。


室内扫描 - 在充足的阳光下

Focus3D X 330 能够在阳光直射条件下进行快速和高精度的扫描。


小巧便携

当前最小、最轻的激光扫描器:外形尺寸仅24 x 20 x10cm,重量仅5kg,FOCUS3D 激光扫描仪如此紧凑和便携。



FARO Focus3D X 330 是一款具有超长扫描距离的高速三维扫描仪。Focus3D X 330 将扫描范围扩展至全新的尺寸:能够在阳光直射下扫描最远距离为330 米的物体。利用所集成式 GPS 接收器,这款激光扫描仪能够使每一次扫描与后处理相互关联,使其成为测量型应用的理想选择。

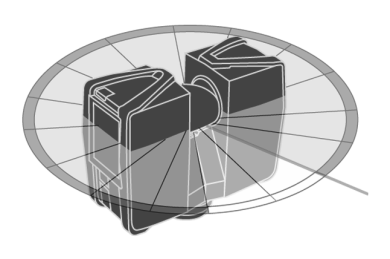

Focus3D X330扫描工作方式

 20220420110516_85353.png20220420110516_56964.png           20220420110517_93800.png

                        距离:最远扫描330米            垂直角:垂直角度300度,          水平角:水平360度,覆盖

                  精度为2mm                          最大化垂直覆盖                           完整周边区域


获取建筑内部三维结构数据




                                                          现场照片                                           完整的三维结构数据



扫描数据后处理软件应用



EdgeWise BIM是一款专业应用于BIM中的点云处理软件。可同时导入上百站扫描数据,自动提取点云中的墙体、管道、钢结构等结构模型。是快速建立数字模型的强大工具。


对于建筑行业来说,可视化的真正运用在建筑业的作用是非常大的,例如经常拿到的施工图纸,只是各个构件的信息在图纸上的采用线条绘制表达,但是其真正的构造形式就需要建筑业参与人员去自行想象了。对于一般简单的东西来说,这种想象也未尝不可,但是近几年建筑业的建筑形式各异,复杂造型在不断的推出,那么这种光靠人脑去想象的东西就未免有点不太现实了。所以BIM提供了可视化的思路,让人们将以往的线条式的构件形成一种三维的立体实物图形展示在人们的面前。

传统的BIM模型制作依托设计图纸进行制作,往往出现模型与现实情况不符而导致管理混乱、工程延误的情况。这就对模型的制作精度提出了很高的要求。同时因BIM模型的建立是与施工同时进行的,模型的制作速度同样影响施工进度。这对传统技术提出了很高的挑战,而三维激光扫描技术作为全新的测量技术完全能够满足BIM对建筑模型的要求。

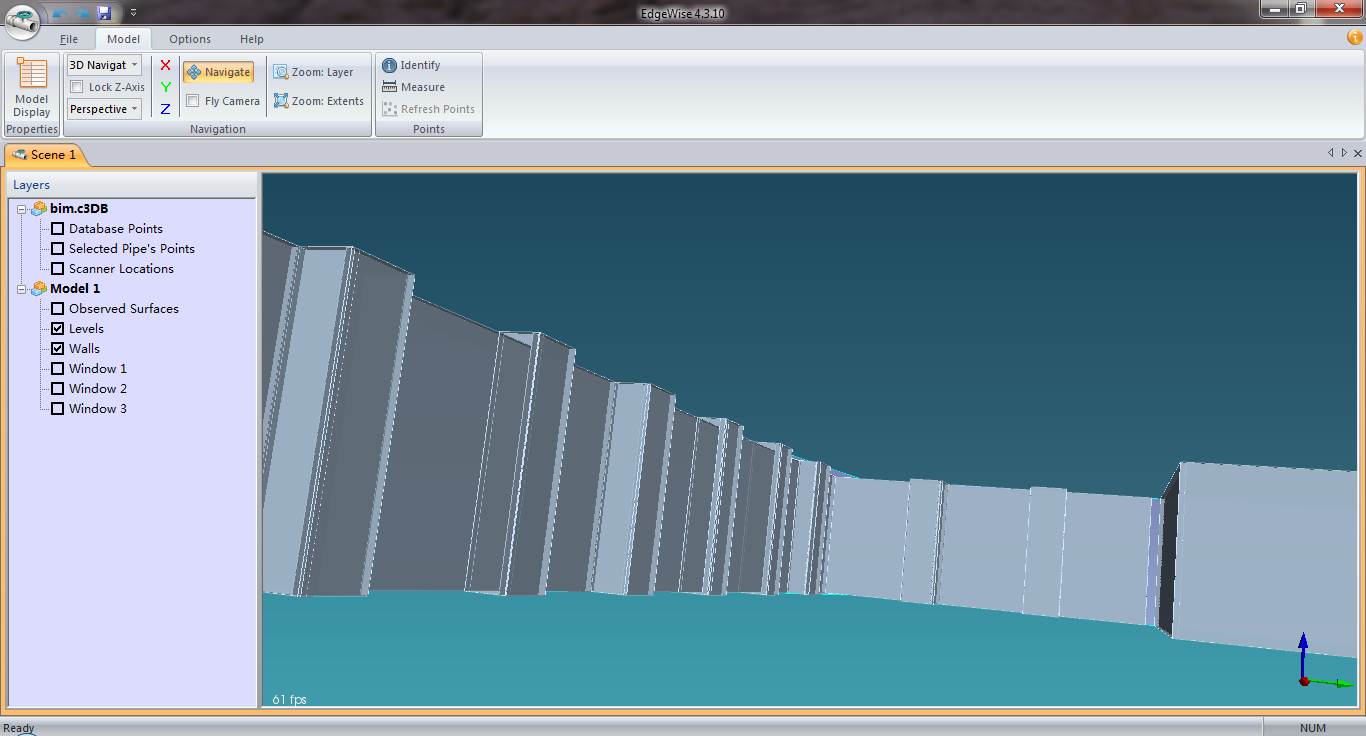

建筑模型的轮廓就是建筑的墙体模型。EdgeWise BIM可以直接提取点云数据中的墙体模型,对仅有内部扫描数据的墙体模型,可自定义墙体厚度。



墙体上的门、窗等附属模型同样可自动提取。

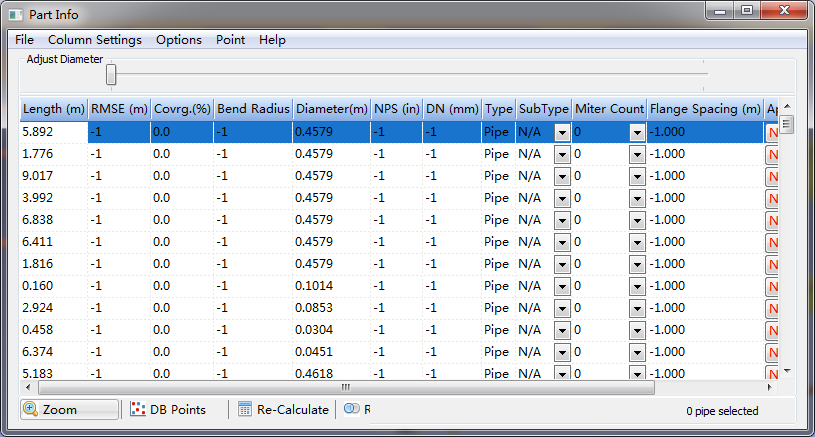

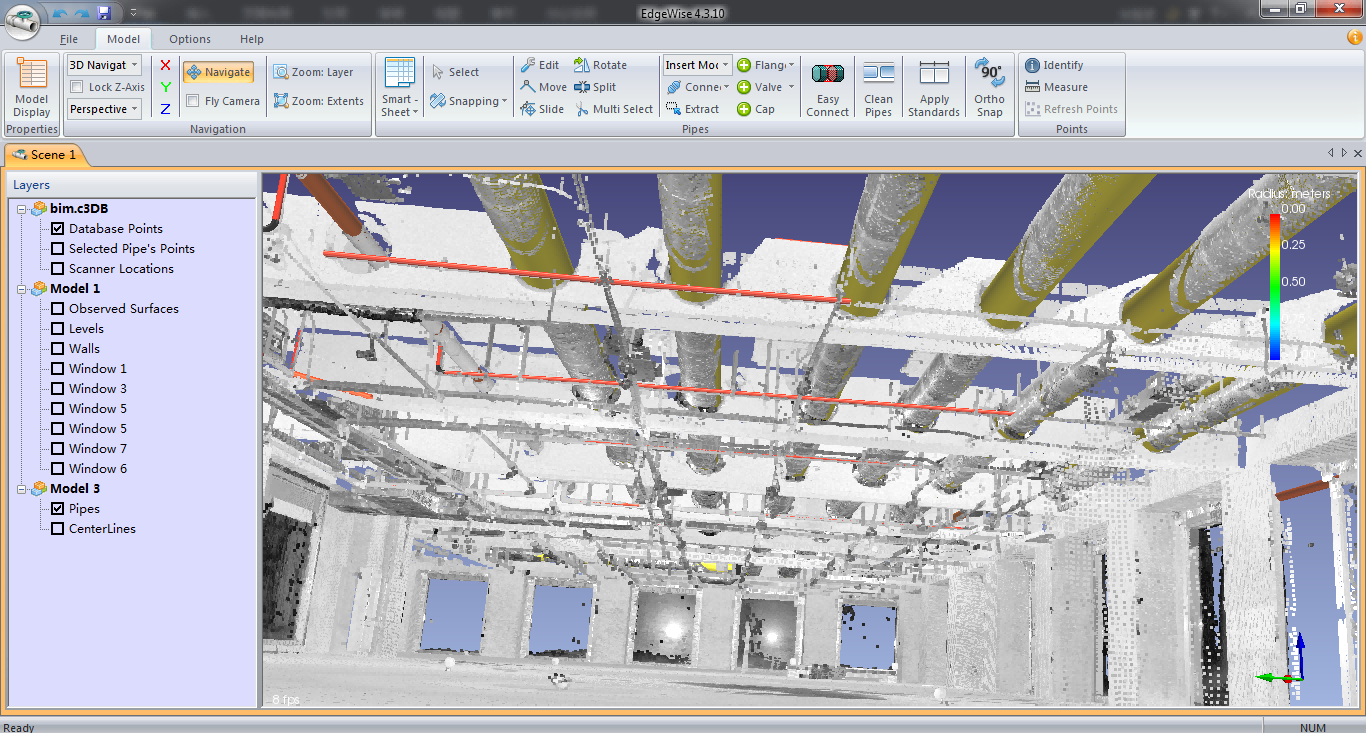

建筑中附属的管道,如上下水管道,电力管道,电信管道等。作为BIM系统中一项重要组成部分同样是必不可少的,通过软件自动提取管道的功能可以一键提取所有管道模型。



任意一条管道都可赋予其独有的属性。

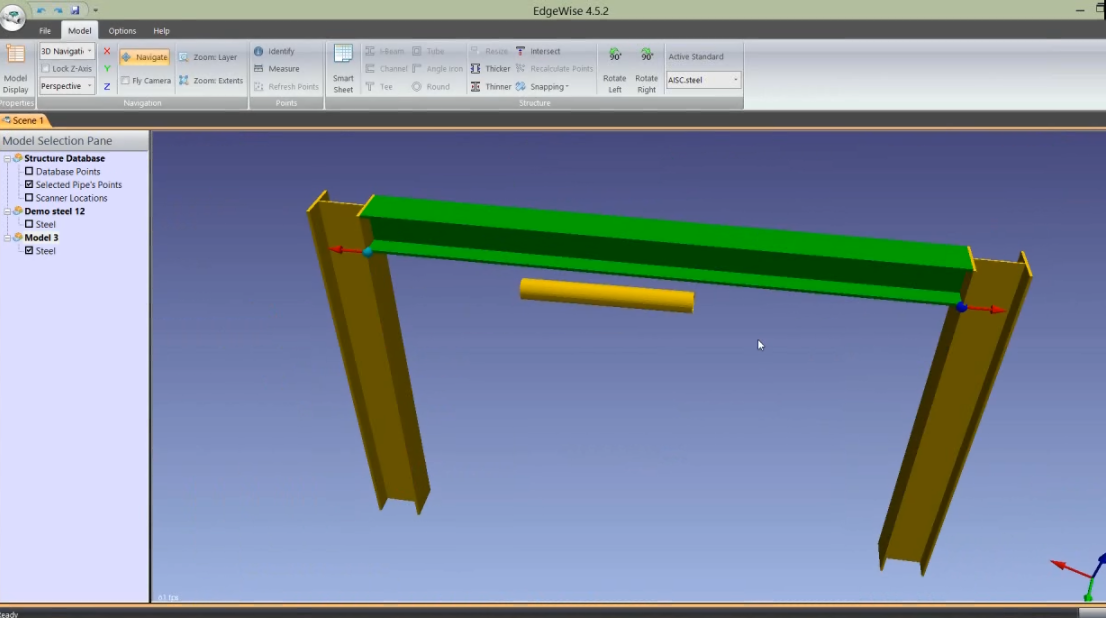

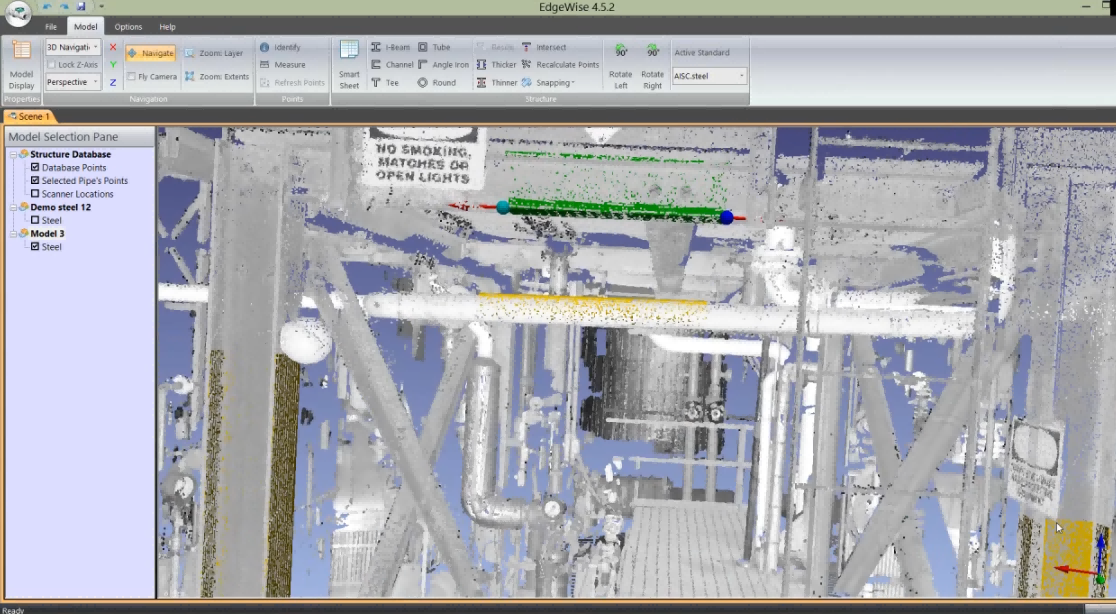

随着现代建筑技术的不断发展,钢结构被应用在各式各样的建筑中。钢结构形式多种多样,常见的有角钢、工字钢、回字钢等。因其结构的特殊性及多样性,因此在建立数字模型时如何保证建模速度的同时保证模型精确度是对模型建立者提出的挑战。传统方法无法同时兼顾。但使用三维激光扫描技术,即可以自动提取建筑中的钢结构模型,使其变得简单、高效。



支持多种钢结构的自动提取。



BIM模型是具有完整属性信息的,这也是其区别于传统三维模型最重要的特征。为了方便管理,模型中每一个部件都应该拥有独立的属性信息。EdgeWise完全满足了这项需求。无论是墙体、门窗,还是管道、钢结构,所有这些模型都具有单独可编辑的属性信息。提取出的建筑模型可无缝传输到AutoDesk Revit软件中,为BIM的搭建提供模型基础。







PointSense Pro是加载在AutoCAD平台的一款专业点云处理软件,具有强大的点云编辑管理功能,软件提供种类繁多的编辑工具,借助这些工具,可将点云数据转化为二维线图、三维线图、三维模型等多种数据成果以满足不同的应用需求。


BIM模型中同样包含很多无法进行自动提取的异形结构,例如工厂中各种繁多的设备。在实际工作当中,同样需要获取这些物体的数字模型。PointSense Pro为我们提供了解决的方法。将扫描数据导入到AutoCAD中,借助PointSense Pro强大的编辑建模功能,用户可快速构建真实的数字模型。


工厂设备扫描数据


CAD三维线性模型


CAD标准模型




解决方案优势


■FARO Foucs3D三维激光扫描仪体积小、重量轻、精度高、速度快、可进行远程控制、可快速采集建筑结构的完整三维空间数据。

■非接触式数据采集模式,降低操作人员的工作风险。

■由于使用的是主动激光束,不受外界环境光影响,且无需外界环境光,完全黑暗的情况也可进行数据采集工作,适合多种工作环境。

■快速生成建筑的真实三维模型,直观反映建筑真实状况。

■扫描数据的应用丰富、灵活。一次扫描可用于多种监测手段。减少重复工作。

■真实的三维空间数据,可作为建筑施工凭证进行存档。
