脉冲涡流与阵列涡流解析
读懂行业下一轮变革
无损检测作为工业质量安全的 “透视眼”，紧跟高端制造、新能源、航空航天产业迭代，技术路线正在迎来全方位升级。今天一文盘点当下前沿发展方向，从成像、自动化到 AI 智能、多技术融合，一次性理清行业技术脉络。一、涡流检测完成从单点测厚到连续成像的技术跃迁
传统涡流检测长期停留在“单点测量”阶段——检测人员手持单线圈探头逐点扫查，效率低、覆盖有限、结果依赖人工经验判读。而今天，脉冲涡流与阵列涡流的融合正在彻底改写这一格局。1. 阵列探头+C扫成像：从“看见”到“看懂”
阵列涡流技术（ECA）的核心在于利用多个独立的、按特定规则排列的涡流传感器单元同步工作，通过激励线圈在导电试件表面及近表面感应出涡流，并由检测线圈感知因缺陷或材料特性变化所引起的涡流场扰动。检测配置支持 32个传感器线圈（使用外部多路转换器可扩展至 64个线圈），操作频率范围为 20Hz～6MHz。32通道以上设备配合C扫描成像，可实现 5mm × 5mm高精度全域成像。C扫描成像是一种以色彩编码二维显示检查物体表面的技术——来自所有线圈的数据皆被记录，当涡流阵列探头经过缺陷时，每个线圈都会产生涡流信号，C扫描以彩色方式显示出这些信号。2. 穿透力革命：保温层不再是“盲区”
脉冲涡流检测技术以脉冲电流激励替代传统正弦电流激励，在导体外产生脉冲磁场，使导体内感应出脉冲涡流，通过检测此脉冲涡流电磁场的衰减过程，来评估管道壁厚的腐蚀程度。与传统涡流不同，脉冲涡流采用方波或阶跃信号而非正弦波激励，接收元件拾取的电磁信号是以构件为中心的系统脉冲或阶跃响应。✅ 保温层下检测深度可达 102mm，无需拆除保温层、无需清理管道表面、无需耦合剂，甚至可在 500℃的高温管线设备上使用。脉冲涡流对304不锈钢板的有效检测深度可达 15mm，远超常规涡流。常规涡流检测长期以来一直在检测灵敏度与涡流透入深度之间权衡取舍——而脉冲涡流凭借其宽频谱特性，打破了这一两难困境。3. 微米级灵敏度：0.05mm 微裂纹无处遁形

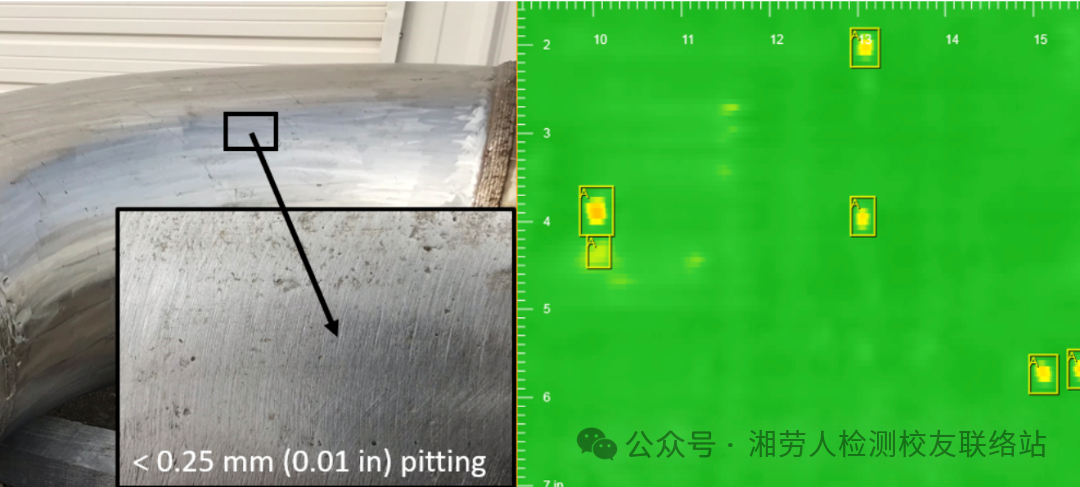

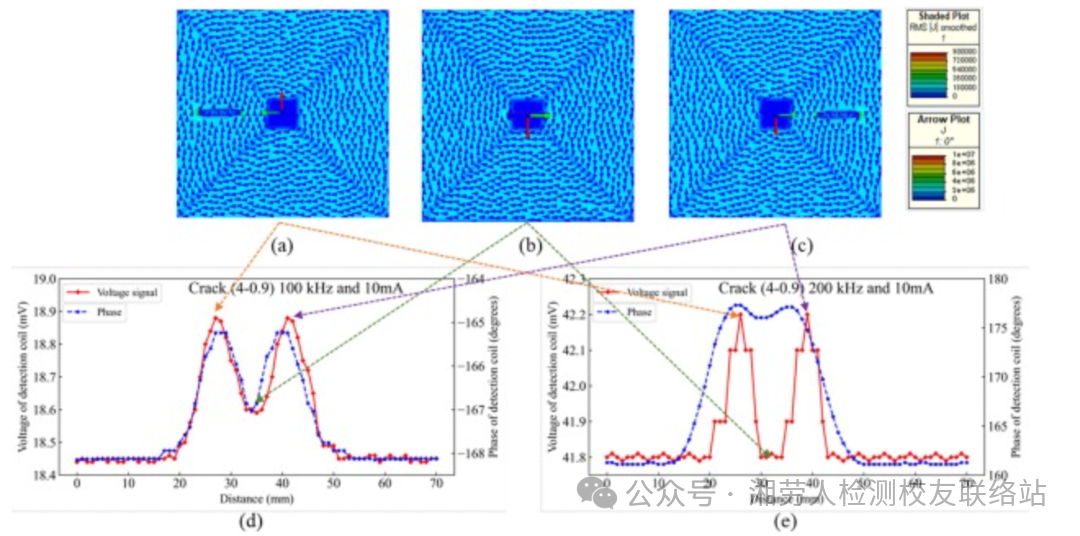

高精度涡流检测设备已能稳定检出 0.05mm级别的表面裂纹（高灵敏度涡流探伤仪识别精度甚至可达 0.03mm）。对于小尺寸缺陷，采用涡流阵列探头通过多通道信号叠加可有效提升缺陷信号幅值，大幅降低漏检率。二、落地应用：四大场景见证技术价值
油气管道——不停机腐蚀检测

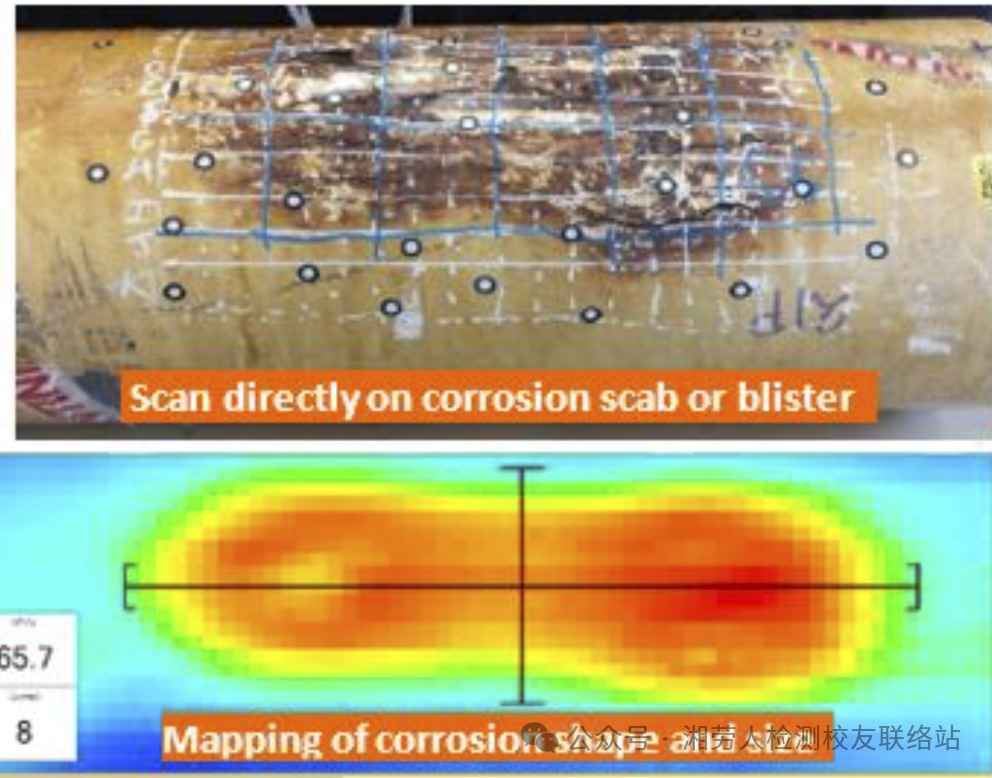

脉冲涡流扫查技术可以在 不进行表面处理或不拆除保温层的情况下，对具有外覆盖层的管线进行腐蚀检测。案例一：某炼油装置减三线泵出口线（介质温度324℃，原始壁厚14mm），发现外弯壁厚最小值仅 10.52mm，减薄率达 20.7%。案例二：某加氢装置硫化氢汽提塔顶线（碳钢，操作温度100℃），弯头外弯壁厚最小值 9.38mm，减薄率达 11.4%。案例三：吉林油田某采油厂首次应用脉冲涡流非接触检测技术，对储罐及站内掺输、污水干线进行检测，无需保温层剥离、喷砂除锈等繁琐步骤，直接读取壁厚结果。储罐底板——全域扫查

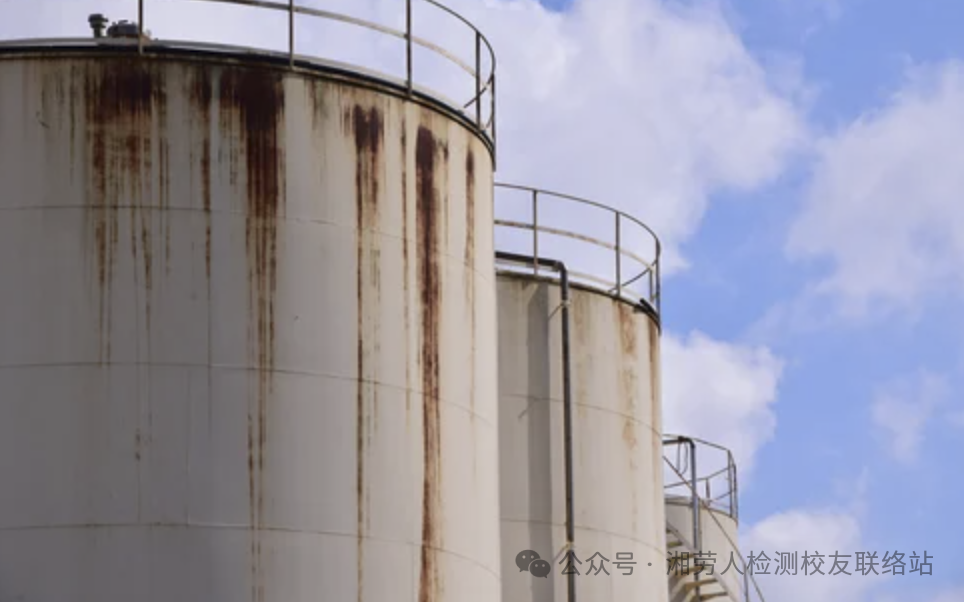

脉冲涡流阵列成像检测系统可配置PEC探头对储罐底板进行检测，超薄4.8mm探头可滑动至储罐底板边缘进行全覆盖扫查。6元件PECA脉冲涡流阵列探头能够实现 单程覆盖457mm，整体检查效率可 提高10倍。检测系统支持C扫成像功能，生成壁厚云图，检测效率高达 50m²/h。风电螺栓——从“事后报警”到“事前预防”

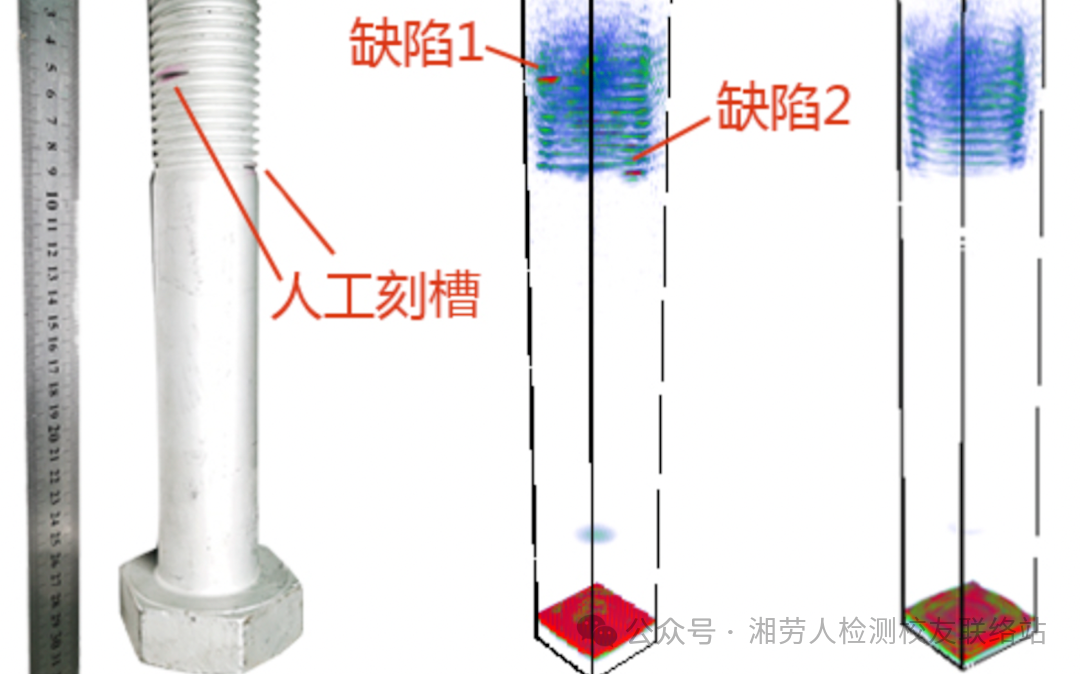

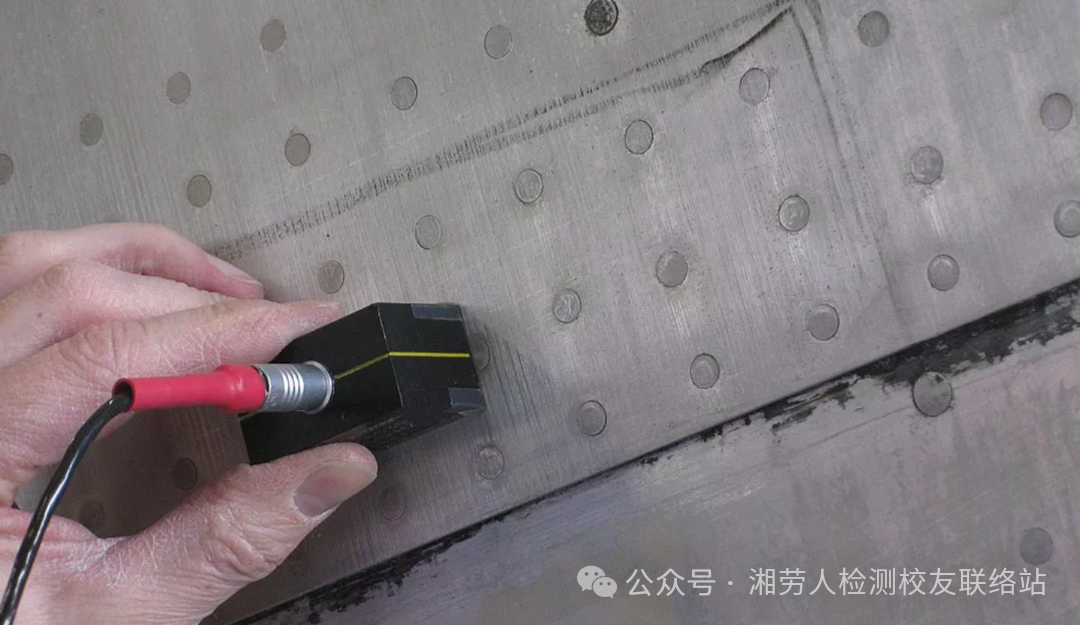

风电螺栓长期承受交变载荷，是风机安全的“隐形炸弹”。通过 三重电涡流探头布阵形成递进式监测网络，某沿海风电场提前捕捉到0.15mm初始裂纹，避免灾难性停机。某风电场2024年螺栓断裂故障率从3.1%降至1.2%，塔筒螺栓与叶根螺栓故障率分别降低 60%与50%，运维成本降低 23%。航空多层蒙皮——腐蚀评估在飞机多层铝合金结构中，脉冲涡流可穿透表层蒙皮检测深层腐蚀。即便第一层板为 1.5mm，仍可检测第二层板上的 0.5mm深腐蚀缺陷。三、发展趋势：标准升级推动行业变革
脉冲涡流行业标准修订在即
GB/T 28705-2012《无损检测 脉冲涡流检测方法》是我国首部自主研制的脉冲涡流检测国家标准，已成功转化为国际标准 ISO 20669:2017。修订计划（20253453-T-469）已进入“正在批准”阶段。AI赋能与自动化趋势
无损检测行业正加速向 AI驱动、自动化、智能化方向演进。国内已研制出隐身无人机雷达吸波涂层、涡轮叶片等部件的机器人涡流成像检测系统，以及全球首套高速动车组转向架机器人涡流成像检测系统。基于人工神经网络的裂纹深度智能定量检测方法已在航空发动机涡轮盘上应用。结语
从单点测厚到全域成像，从定性判断到精准定量，从人工操作到 AI 赋能——脉冲涡流与阵列涡流技术正在引领无损检测行业经历一场从“看见”到“看懂”的深刻变革。随着国家标准修订的落地和 AI 技术的深度融合，这场变革才刚刚开始，谁先掌握技术红利，谁就将在下一轮行业竞争中占据先机。
