RTM，全称Resin Transfer Molding，树脂传递模塑成型，是一项将液态树脂注入闭合模具浸润干纤维并快速固化的复材成型工艺，堪称闭模成型技术领域的“全能选手”。
如果你把传统的层压/手糊工艺比作在蛋糕上涂抹奶油，那RTM就像在做“三明治”浇汁——先把面包（干态纤维织物）放进一个密闭的盒子里，接着通过压力将酱汁（树脂）快速灌进去，瞬间浸透每一层面包，最后加热，让这个“三明治”瞬间定型坚固。

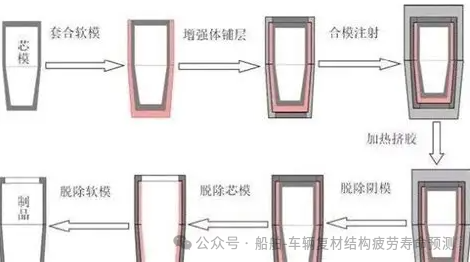

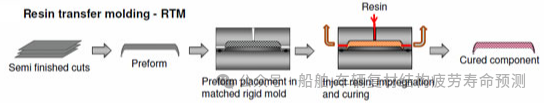

RTM的基本原理其实并不复杂，核心步骤就三步：
（1）铺放：根据设计需求，将玻璃纤维、碳纤维等干态增强材料裁剪、预成型并铺放在闭合模具内。
（2）注射：通过专用设备，在一定的压力与温度条件下，将液态树脂体系（及固化剂）注入模具腔体中，使树脂充分浸润纤维增强体。
（3）固化：待纤维完全浸渍后，模具继续加热或维持恒温，使树脂发生交联固化反应，最终脱模得到两面光滑、精度极高的复合材料成品。
简单来说，RTM工艺就是把复杂的“抹平、浸渍、压实”工程，交给了机械化设备和封闭的空间来完成。RTM工艺的核心优势在于：它既不需要价格昂贵的预浸料和高压罐体，又能实现极高的尺寸精度和优异的双面光洁度。
二、前世今生：从雷达罩到国民经济的“中流砥柱”
RTM其实是一项“高龄”技术。它的起源可以追溯到20世纪40年代的“MARCO”方法，最初被用于飞机雷达罩的制造，但由于早期设备和材料性能限制，并未大范围推广。
RTM技术的发展主要经历了以下几个关键节点：
20世纪50年代：RTM作为手糊成型工艺的改进版本正式起步，可以生产出两面光的制品。该技术也称为树脂注射工艺或压力注射工艺。
20世纪80年代：随着环保法规的日益严格和材料科学（特别是高性能树脂）的突破，这项技术在日本、美国和欧洲得到了重点发展和工业化推广。
20世纪80年代末：中国开始引进RTM技术，并逐步在航空、军用等尖端领域开展应用探索。
21世纪至今：RTM的衍生技术百花齐放，高压RTM（HP-RTM）、真空辅助RTM（VARTM）、轻质RTM（LRTM）、热塑性RTM等分支技术相继成熟，推动该工艺从航空航天高端领域加速向汽车制造、风电叶片、轨道交通等民用领域渗透。
三、站在风口：RTM的产业现状与发展背景
近年来，“减碳”与“新能源”成为全球制造业的主旋律。为了实现节能减排，新能源汽车需要更轻的车身以提升续航，风电叶片需要更长且轻的叶片以提高发电效率，航空发动机则需要更耐高温且轻便的风扇叶片。
在这一背景下，重量轻、比强度高的先进复合材料成为了市场的“香饽饽”。2025年全球复合材料市场规模已达约957.4亿美元。而RTM工艺作为先进复合材料最具性价比的成型方案之一，站在了前所未有的产业风口。
（1）市场持续升温，国产替代加速突破：从更高维度看，涵盖工艺与设备的RTM市场2024年估值已达12亿美元，预计2033年将达到25亿美元。受新能源汽车一体化车身与风电叶片大型化双重驱动，RTM树脂需求正从传统的航空军工向汽车结构件、风能叶片等民用场景加速渗透。
（2）技术不断迭代，性能精益求精：以欧盟“地平线2020”计划资助的MORPHO项目为代表，行业内已研发出混合双RTM技术，可将传统长达8小时的固化周期压缩至6.4小时，同步将成品缺陷率从传统工艺的15%大幅锐减至2%。

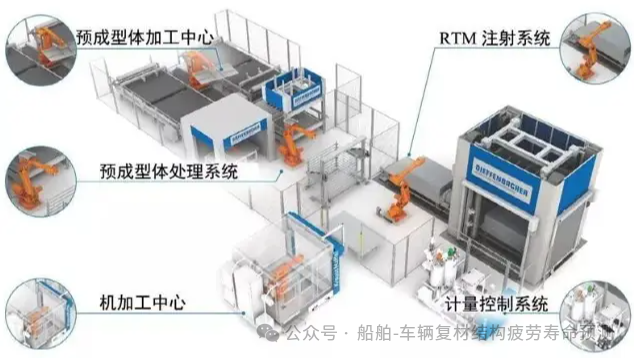

（3）智能化、自动化赋能工艺：深度学习等前沿AI技术也被应用到RTM的工艺仿真与实时监控中，显著提升了3D复杂件加工的良品率与过程可靠性。

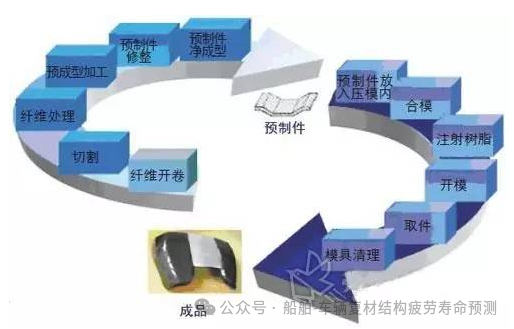

四、手把手拆解：标准RTM操作全流程

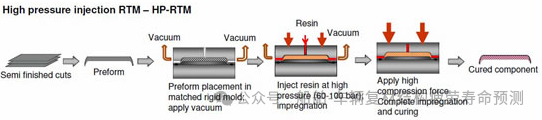

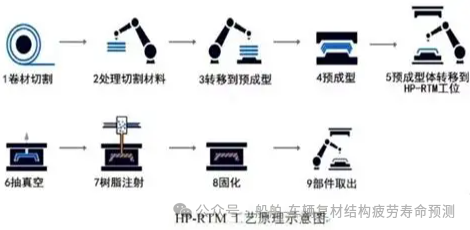

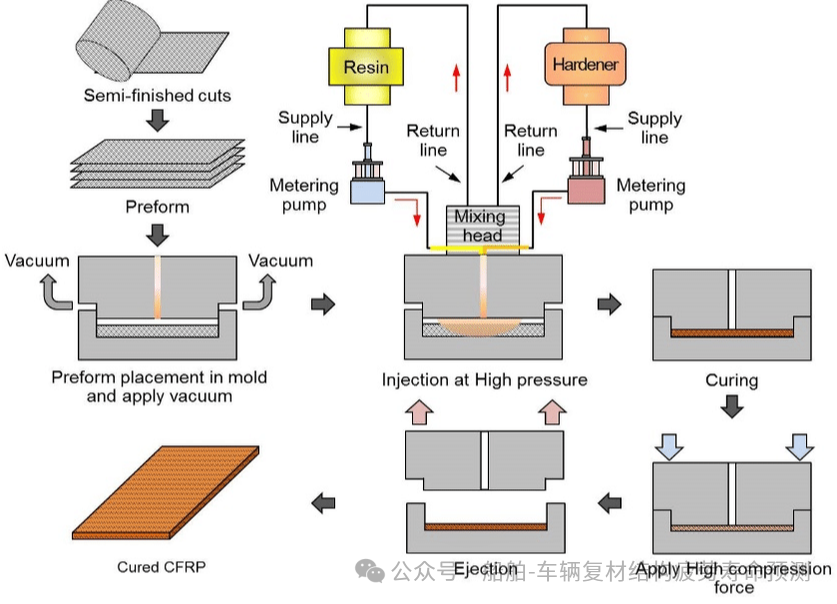

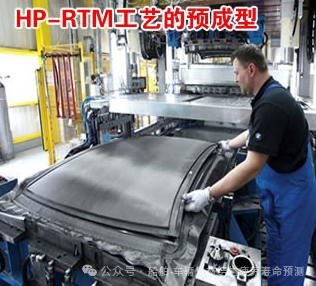

要保证一块复合材料的高质量成型，严谨的操作流程与规范是基础。以下是最具代表性HP-RTM的标准操作流程：
（1）模具准备：检查模具洁净度并涂覆脱模剂，保证脱模顺利。
（2）增强材料准备与铺放：依据制件力学要求裁剪碳纤维等增强材料织物层，精准铺设于模具型腔内，保证纤维走向符合载荷设计要求。
（3）合模锁紧：闭合上下模具并施加强力锁紧，型腔获得所需的纤维体积分数与尺寸公差。
（4）树脂配混与注射：按照精确比例配混树脂体系（如双组份环氧树脂），在注射压力下注入模具腔体，使树脂在极短时间内完全浸渍所有干态纤维束。
（5）固化与脱模：模具加热促使树脂发生交联固化反应，充分固化成型后打开模具并顶出制品。
（6）后处理：对毛边做简单飞边切割或表面打磨，获得最终光洁成品。
五、七寸要害：关键工艺参数控制规范
RTM工艺的成功与否，关键在于对以下核心参数与操作规范的严格掌控：
（1）注射压力与流量：需确保树脂前峰流动平滑且稳定。一般要求树脂在模腔内的前沿上升速度不大于25mm/min。注射压力需根据制件复杂程度和纤维渗透率来精密调控。
（2）树脂粘度与温度管理：树脂粘度过高纤维浸不透，过低则易形成树脂积聚。大型风电叶片用树脂粘度需控制在200-500mPa·s的窄窗口范围内，一旦出现超过±5%的偏差便会导致大面积灌注缺陷。

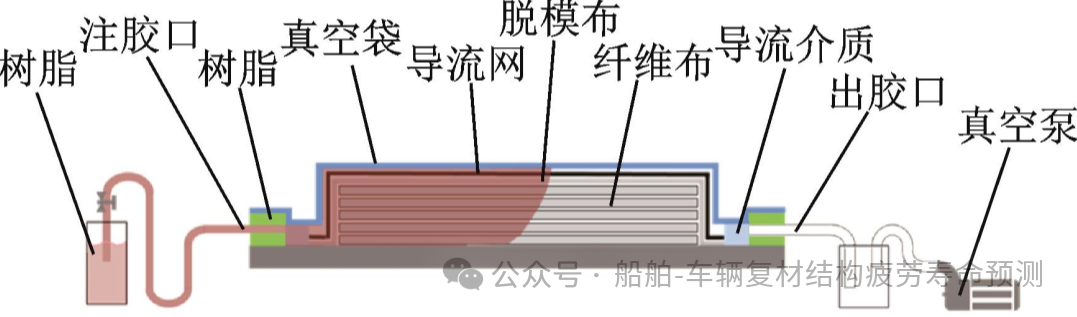

（3）模具真空辅助：在注射前对型腔施加真空抽气负压，能极大限度排出空气，避免成品出现气孔或干斑等关键内部缺陷。
（4）固化制度精确匹配：不同树脂体系有各自的固化温时曲线，偏差过大会造成欠固化或过固化，影响材料力学性能。
（5）操作人员技能与记录规范：操作人员应严格执行标准作业指导书与工艺检查表，层层把关过程质量，尤其建议参照T/CAMMT 82—2024等国家级团体标准的要求，确保所有工艺文件和操作合规、受控。
六、RTM制品常见缺陷、原因及解决办法
（1）产品表面局部粗糙无光泽
RTM产品产生这种现象的主要原因是产生轻度粘膜。用手在模具上触摸，当触摸到这些部位时，手感极其粗糙。
通常产品生产一段时间后就会这样的总题，需要及时清洗模具。首先用水砂打磨模具上粗糙的部位，然后用蘸有丙酮的棉丝擦洗整个模具，最后给模具涂覆脱模剂。
（2）起皱
这是有胶衣制品经常发生的弊病之一。胶衣起皱的的主要原因是在注射树脂之前，胶衣树脂固化不完全，注射树酯中的单体（苯乙烯）部分地融解了胶衣树酯，引起膨胀，产生皱纹。
因此在注射树脂之前要检查胶衣是否固化。
（3）漏胶
漏胶的主要原因是模具合模后不严密或密封垫不严密。
合模前检查密封垫是否完好，有无裂缝等。发现总是要及时更换。合模时要检查密封状况。合模时，模具要压紧密封垫，浇注时一旦发现漏胶应立即紧固漏胶部位周围的螺栓。
（4）气泡
产生这种现象的主要原因：
1）模腔内树脂固化的应放热过高，固化时间过短，从而模腔中的气体没有完全排出。
2）树脂入模腔时带入空气过多，注射时间内无法将气泡完全排出。
3）树脂粘度过大气泡在注射时不能全部从产品中溢出。
4）树脂注入模腔的压力过大，致使气泡包容在树脂中难以排出。
对应的解决办法为：
1）适当调低灌注用树脂固化剂用量；
2）模具上设计排气口；
3）测试树脂25℃下的粘度，通常RTM用树脂粘度为0.5～1.5PaS。若树脂粘度没有超标，就应考虑环境温度是否过低，如果温度过低可在树脂灌注前适当予热达一恒温，但温度选择要恰当，树脂粘度过低将会影响产品的力学性能；
4）降低树脂注射压力，增加树脂注射量，从而降低树脂在模腔的流速，增加渗流量。
（5）制品内部出现干斑
RTM产品内部出现干斑主要原因是玻纤浸润不充分。
如果同期产品中出现干斑是某个产品的某个部位，这时也应考虑是否由于玻璃纤维布被子污染造成的。通常制品，内部出现干斑也与树脂粘度有关，所以应首先分析和调节树脂粘度。查看模具流道是否太长或太窄，及时修改模具。查看给料管，改进给料管，改进给料管，增加给料点。
（6）裂纹
裂纹产生的原因：
（1）切制品在模腔内固化不完全，甚至经后固化处理后，制品内部仍在缓慢固化，而且树脂的固化收缩率又较大，这样在制品中纤维含量低的部位，承力载体强度不够，由于固化内应力的作用，制品表面形成裂纹；
（2）制品本身固化已完全，但由于运输过程中温差变化大，热胀冷缩，产生内应力较大，在制品纤维含量最低的薄弱部位产生裂纹。
解决方法：
应根据工艺实际情况调整工艺参数，提高纤维含量和纤维分布的均匀性。同时要注意RTM工艺用树脂的固化收缩率，树脂固化收缩率大，不仅影响产品表面效果，还会因固化收缩产生的内应力增加脱模难度。这时应使用低收缩添加剂，或用混合型树脂体系降低树脂的固化收缩率。
七、评分：RTM工艺的优缺点分析
八、应用场景：它藏在我们身边的哪里？
九、未来展望：RTM走向何方？
业界普遍预测全球RTM市场到2033年将达25亿美元的体量，复合年增长率约9.2%。在接下来的5到8年中，这项“老且弥新”的工艺将在三大层面提速进化：
（1）全流程智能化：AI仿真优化与基于介电传感器融合的多物理场模型将构成产线级“数字孪生”大脑，实现毫秒级的工艺风险预测和自主调节。
（2）材料家族大融合：低粘度热塑性树脂以及可回收碳纤维增强的轻量化生态闭环将走向工业验证与批量化普及。
（3）高速大规模量产：高压RTM的进一步提速将使复合材料部件的单件生产节拍逼近年产5万甚至10万套的汽车制造速率，真正迈入主流主流一体化造车时代。
RTM工艺正在用更低成本、更高效率、更高环保标准，悄无声息地重塑关于轻量化制造的未来。
