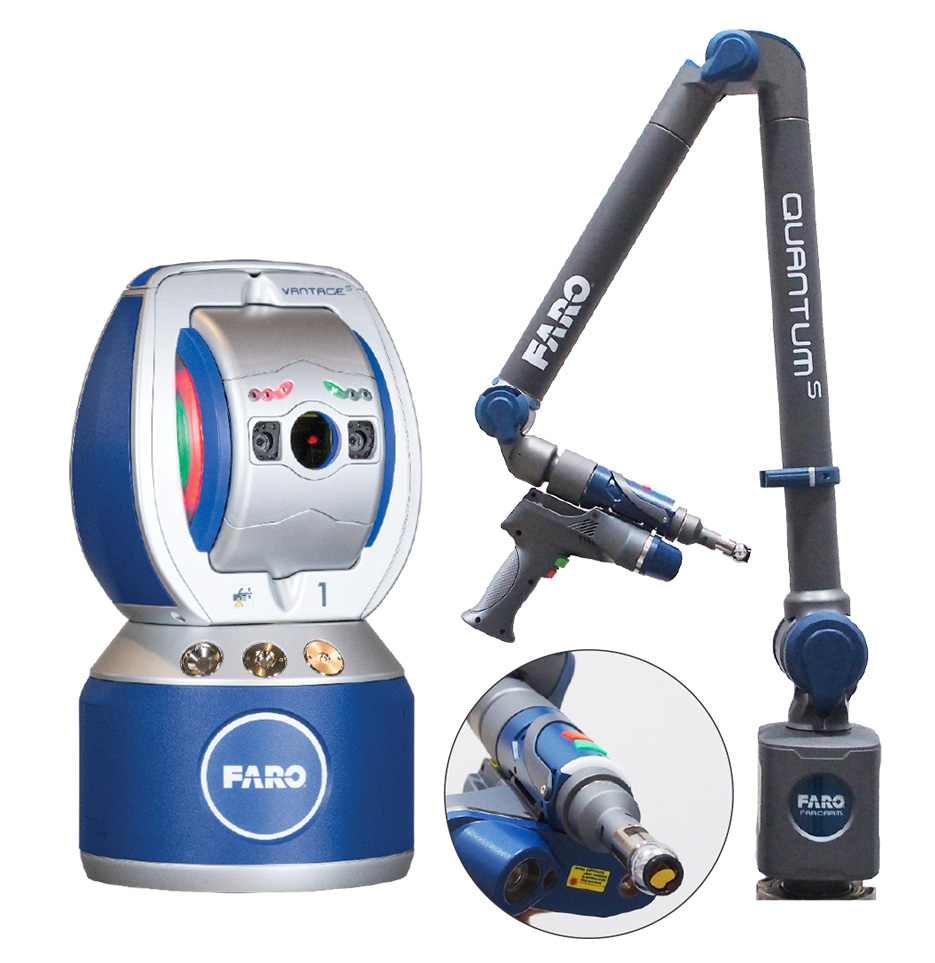

FARO Vantage 激光跟踪仪通过快速、轻松和精确的测量来帮助您制造和检测产品。凭借卓越的准确性、优异的便携性和出众的耐用性,Vantage 激光跟踪仪可以轻松实现大规模三维测量。它们简化了工作流程,让您对测量结果充满信心。最新一代的 VantageS 和 VantageE 激光跟踪仪将生产力和简单性提升到了一个新的水平。这些激光跟踪仪采用 FARO 正在申请专利的 ActiveSeekTM 功能,能够快速同步用户和跟踪仪,同比当今市场上任何其他激光跟踪仪能更快地进行测量。Vantage 系列还包括 FARO 独特的 RemoteControlsTM 工作流程,它允许单个用户使用手机或平板电脑控制实时视频馈送和跟踪仪动作等功能,从而提高移动性和易用性。
Vantage 激光跟踪仪功能
ActiveSeekTM 技术
即使是在障碍物之后也可以跟随移动的靶标,具有业内最广的视野范围。
6Probe
使用具有可互换式测针的手持式 6Probe 进行 6DoF 测量,能够测量不在视线范围内的隐藏区域。
快速数据获取
快速捕捉数据,以实现高速运动控制和高密度扫描。
集成绝对距离测量系统(iADM)
使用单束 1 级(人眼安全)激光系统,确保获得可靠的测量距离和角度。
RemoteControlsTM 工作流程软件
通过移动设备控制激光跟踪仪。
卓越的便携性
适合各种环境,运输也非常方便。
非常可靠的承受力
知道 Vantage 激光跟踪仪可以承受冲击、振动、大温差和潮湿环境。
热插拔电池
只需更换电池即可持续运行。
集成 Wi-Fi
操作时没有任何电缆。
多用途安装
几乎可以安装于任何配置之中。
集成气象站
在任何大气条件下都可以确保精度。
Vantage 激光跟踪仪优点
检测周期时间缩短 50%-75%实现工作效率的最大化:
• 使用 ActiveSeek 和 RemoteControls 更快、更轻松地进行测量
• 更快的 WiFi、预热和视场补偿
卓越的便携性:
• 易于运输和设置 - 无需主控单元
• 双热插拔电池
在各类应用中的稳健性能提供了一致、可靠和可重复的测量结果:
• 几乎没有漂移的高精度
• 可在黑暗中或明亮的日光下工作
坚固耐用的设计和构造:
• 通过严格的冲击、振动、温度和湿度测试
• IP52 防水和防尘等级。
实现快速的投资回报:
• 减少返工、废料和停工时间。
• 提高测量和生产效率。
Vantage 激光跟踪仪性能
VantageS6 激光跟踪仪——3DoF 和 6DoF 性能的最高级别

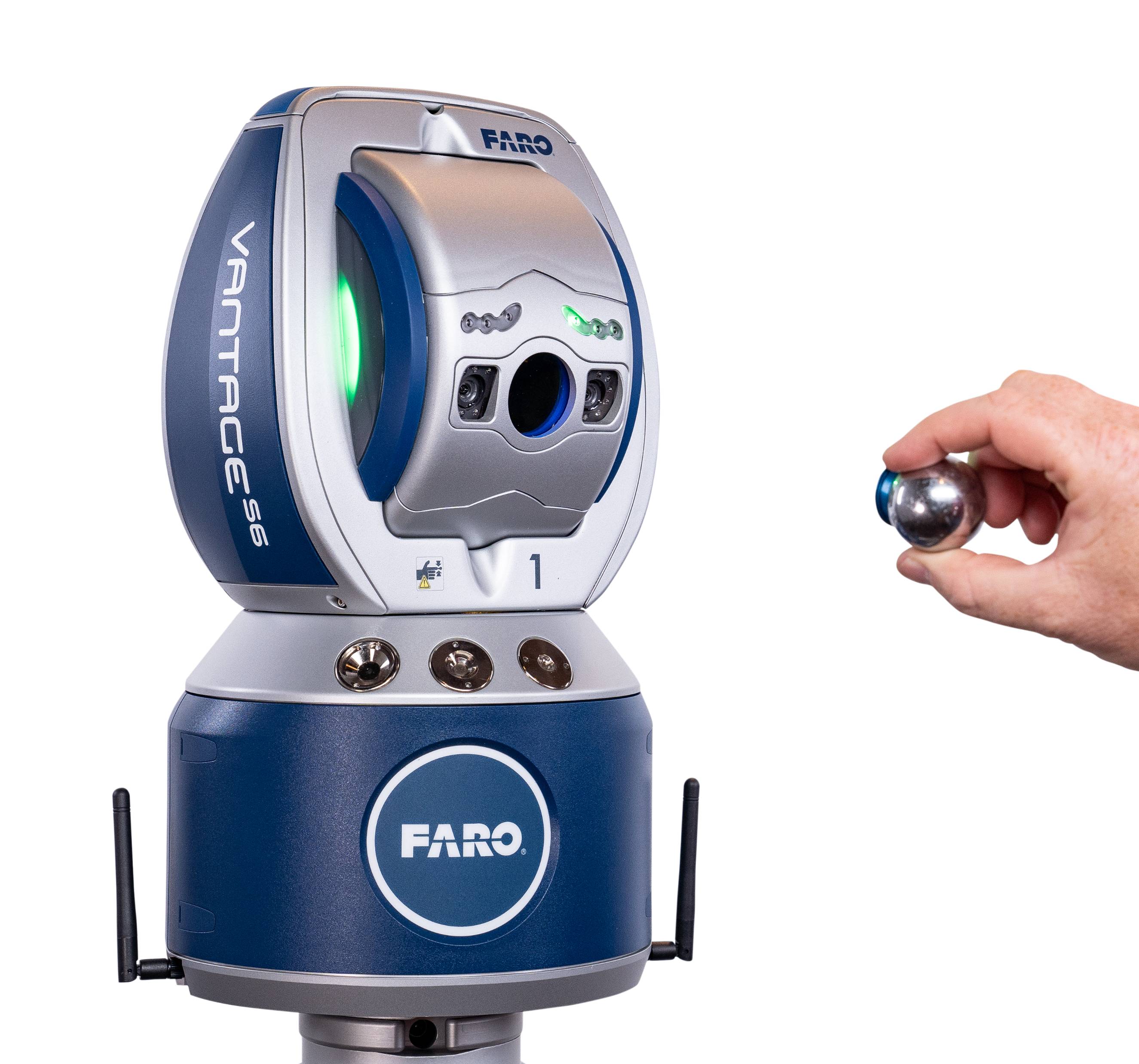

这款具有最佳性能的激光跟踪仪配备了球面安装的反射靶球 (SMR),测量范围高达 80 米,还具有 6 自由度 (6DoF) 探测功能,最大程度上提升了检测量。
VantageE6 激光跟踪仪——3DoF 和 6DoF 性能的标准级别
这款激光跟踪仪配备了 SMR,测量范围高达 35 米,还具有 6DoF 探测功能,最大程度上提升了检测量。
VantageS 激光跟踪仪——3DoF 性能的最高级别
VantageS 配备了 SMR,测量范围高达 80 米,可以满足超大尺寸测量应用的需求。
VantageE 激光跟踪仪——3DoF 性能的标准级别
VantageE 配备了 SMR,测量范围高达 35 米。
VantageS 适合最远距离为 80 米的中长距离测量应用,而 VantageE 适合最远距离为 35 米的中短距离应用。
数据输出速率
1,000 个测量点 / 秒
测距性能 a
分辨率: 0.5μm (0.00002in)
精度 (MPE): 16μm + 0.8μm/m (0.00063in + 0.0000096in/ft)
最大径向加速度 : 30m/ 秒 2 (82.0ft/ 秒 2 )
最大径向速度 : > 25m/ 秒 (98.4ft/ 秒)
角度测量性能 a
角度精度(MPE): 20μm + 5μm/m (0.00079in + 0.00006in/ft)
精密水平仪的精度 : ±2 角秒
跟踪性能
最大角加速度 : 860°/ 秒 2 (15 rads/ 秒 2)
最大角速度 : 180°/ 秒 (π rads/ 秒)
激光发射 b
一级激光 : 630-640 nm 激光 ,0.35mW max/cw
尺寸
尺寸 : 240(W) x 416(H) mm [9.4(W) x 16.4(H) in]
重量 : 13.4kg (29.5lb)
硬件规格与环境要求
电源电压 : 24V
功耗 : 75W
电池工作时间 : 可持续工作 8 小时 (2 块电池 ), 支持热插拔
海拔: -700 至 9,000m (-2,297 至 29,527ft)c
湿度: 0-95%, 无凝结
工作温度 : -15°C 至 50°C(5°F 至122°F) IP52– 防尘防水等级 (IEC 60529)
认证:
• NRTL 认证、MET-C 认证
• EU–RoHS2 认证
